Tällä sivulla kerrotaan Espoon työväenopiston kaiutinkurssilla rakennettavista kaiuttimista.
Sisältö
Syksy 2025
Syksyn kurssille projektit valitaan osallistujien kiinnostuksen mukaan. Hyvä lähtökohta on parantaa keväällä rakennettuja konsepteja, mutta uudet avaukset ovat myös mahdollisia, kuten multiple entry horn (MEH) tyyppiset toteutukset.
Käytettyjen kaiuttimien parantelu esimerkiksi tekemällä ne aktiivisiksi, modifioimalla koteloa jne. voidaan tehdä myös. Hifi Klubben saattaa toimittaa aihiot kurssilaisille heidän kierrätyskampanjan jälkeen.
Kevät 2025 – Kaksitie hyllykaiuttimet
Keväällä 2025 rakennettiin kaksi erilaista kaksitiekaiutinta. Molempia yhdisti SB Acousticsin elementit ja sama kuuden komponentin jakosuodintopologia. Diskantti oli molemmissa sama mutta 3D-tulostetut suuntaimet erosivat hieman toisistaan. Suunnittelun tavoitteena oli saada tasainen taajuus- ja tehovaste sekä hallittu suuntaavuus.
Kurssikaiuttimet HighEnd -messuilla Helsingissä.
Isompi kaksitie
Isompi oli noin 11 litraa sisätilavuudeltaan ja kotelo oli puuta. Kurssilla valittiin elementit (SB Acoustics SB17 keskibasso ja SB19 diskantti, SB15 passiivisäteilijä) ja suunniteltiin niille sopiva kotelo. Protokotelosta tehtiin mittaukset ja niiden perusteella suunniteltiin passiivinen jakosuodin. Osallistujat tekivät tai teetättivät puiset kotelot ja kurssilla teimme kokoonpanon ja kytkennät. Hintaa kertyi alle 700€/pari.
Isompi kaksitie kaiutin.
Pienempi kaksitie
Pienempi kaiutin oli 3 litraa sisätilavuudeltaan ja kotelo oli 3D-tulostettua muovia. Kurssilla valittiin elementit (SB Acoustics SB12 keskibasso ja SB19 diskantti). Elementeille suunniteltiin refleksiviritetty kotelo ja sopiva passiivinen jakosuodin. Osallistujat teetättivät tulostuksen ja kurssilla teimme kokoonpanon ja kytkennät. Hintaa kertyi alle 200€/pari.

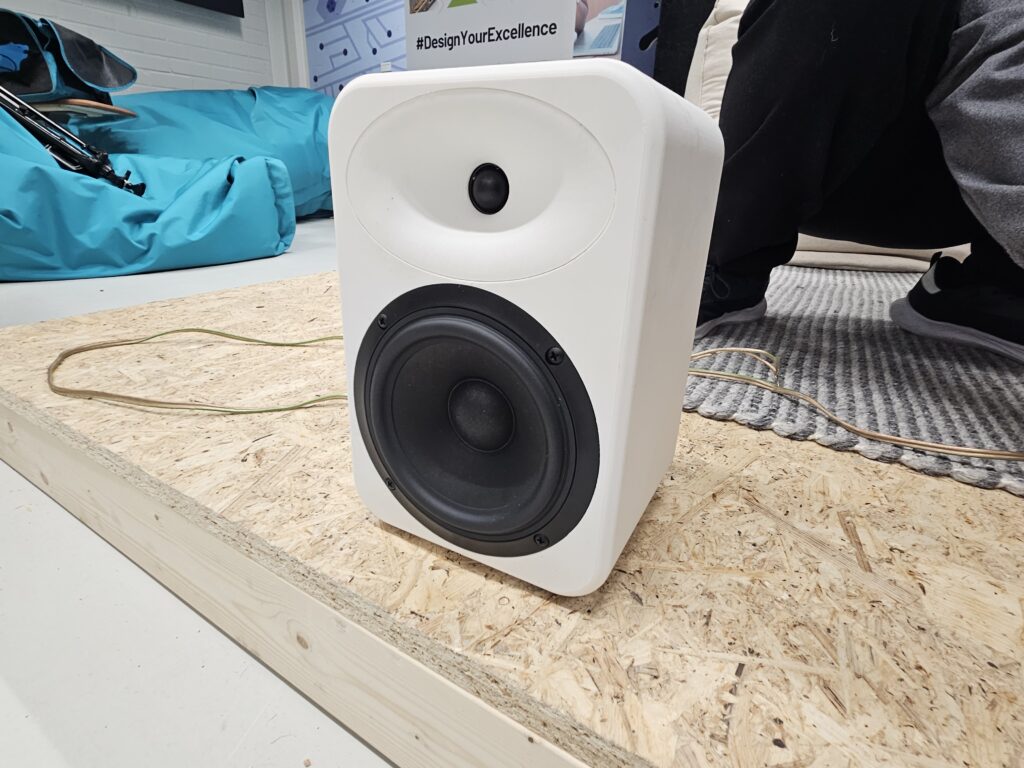

Pienempi kaksitiekaiutin kaiutinkurssilla 2025.
